尊敬的客户:

您好,欢迎使用四川北斗汇通科技有限公司正反转传感器,本说明书将详细地向您介绍正反转传感器的功能,接线,实现方法.

如果您对使用我公司产品有任何疑问，或者对我公司产品有兴趣作进一步的了解，欢迎致电我公司，四川北斗汇通科技有限公司将竭诚为您服务。电话:170 9830 5555。

主要功能

监测混泥土车的拌料、卸料或停止状态,并主动上传到监控中心,实现远程对车辆拌料、卸料或停止状态进行实时监控.

实现原理

正反转传感器是根据磁铁同极互斥,异极相吸的原理工作的.当磁铁和传感器的极性相反时,传感器由磁性吸引力使内部相关开关动作而产生低电平,在汽车罐体的转盘上,根据1:2:3的位置比例分别装上3颗磁铁,BSJ-终端通过检测到产生的低电平之间的时间长短关系来判断正反转.

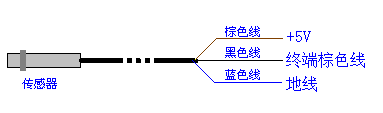

接线原理图:

注:传感器的棕色线接+5V,可以从透传口的第4脚取电

一、正反转传感器安装步骤

1.接线安装

A.从BSJ-终端处引一根三芯线至罐体转盘处,这三芯线分别接BSJ-终端的综色线、+5V、地线。

B.正反转传感器也有三根线,分别为黑色、蓝色、棕色.黑色线接BSJ-终端的棕色线,蓝色线、棕色线分别接地线和+5V,具体方法可以结合接线原理图.

2.磁铁安装

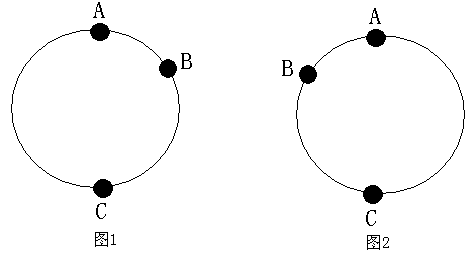

1、 如上图所示:在罐体转盘处,分别安装三颗磁铁ABC,此三颗磁铁可随意安装,但其安装位置间距满足此条件: 弧AB<弧BC<弧AC

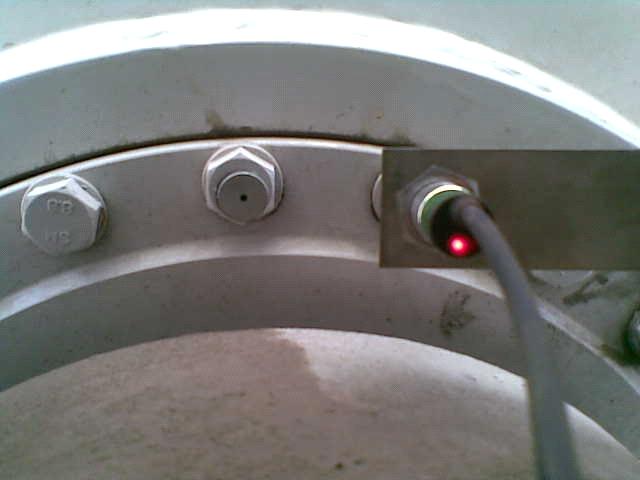

注意:磁铁安装时应该注意极性.当磁铁的一面正对传感器时,传感器上的小灯亮为正常,小灯不亮时则应该将磁铁反一面安装.

2、假如磁铁安装如图1所示时,实际正反转情况与平台显示相反,那么应该将磁铁B调换到如图2所示的位置.

注:客户端软件定义检测到低电平间隔时间长短与判定正反转的关系如下:

传感器固定要求

1、传感器的探头要正对磁铁中心;

2、传感器探头表面与磁铁表面的间距为1cm左右为宜;

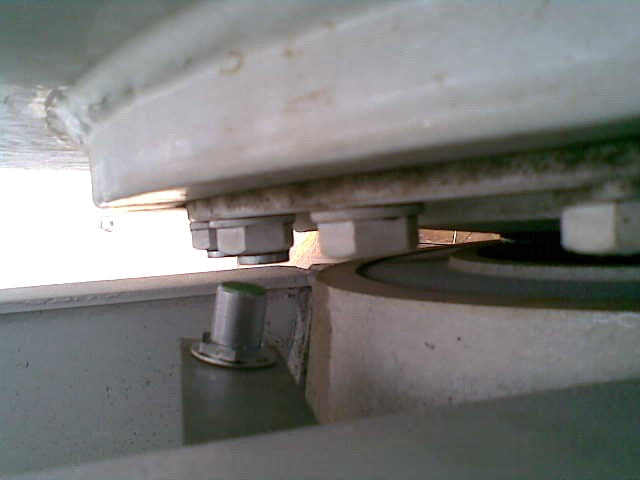

实物安装图如下:

二、监控中心设置方法

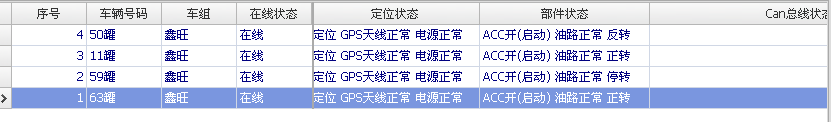

平台上可以从数据工具栏里面的部件状态查出，是正转还是反转。

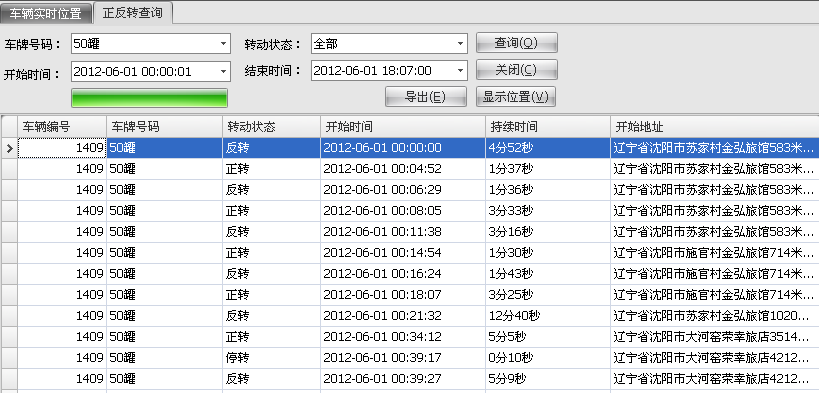

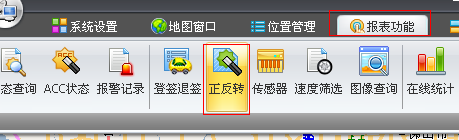

报表查询

可以查出正转反转的状态。

可以根据正转，反转，停转这些条件查询相对应的状态。
