成都车载北斗定位器|808协议4G北斗GPS定位器（BD-1）

成都车载北斗定位器|交通部808协议4G北斗GPS定位器（BD-1）可对接政府软件系统。|4G北斗定位器厂家|成都北斗定位器安装|成都北斗定位器公司|四川北斗汇通科技有限公司4G北斗定位器（BD-1），4G北斗/GPS调度终端，外观大气、设计轻巧是为防水防潮设计的卫星定位调度终端。适合使用于各种车辆、货运等企事业单位的车辆。

1 硬件功能

1.1 整机参数（1） 4G模块：（2） GPS模块：北斗/GPS高精度模块（3） 定位精度<5米（4） 定位速度 冷启动<32秒，温启<10秒，热启<5米（5） 工作电压：宽电压 DC 9V~36V（6） 工作电流：60mA @DC 12V；（7） 工作环境：-30℃ ~ +70℃（8） 后备电池使用时间：<1小时（9） 通讯方式：UDP、TCP（10） 省电模式： 80mA @DC 12V;（11） 体积：84mm*65mm*25mm（12） 质量：1000g

1.2 4G参数（1） 支持移动、联通、电信（2） CDMA BC0（3） WCDMA（4） TD-SCDMA（5） LTE FDD（6） LTE TDD（7） 3GPP R6 HSUPA 大上行速率5.76Mbps（8） 3GPP R8 CAT24 DC-HSPA+大下行速率42Mbps（9） CCSA Relese3大上行速率1.8Mbps，大下行速率3.1Mbps（10） CSD大上行速率9.6Kbps，大下行速率14.4Kbps（11） 正常工作温度-35到+75度

 2 功能简介

2.0.1 SOS劫警

在紧急情况下，按下SOS超过3秒，产生警情。

2.0.2 超速报警

设置超速报警门阀值后，当车辆的行驶速度大于10kM/h并且要大于该门阀时，且时间持续8秒以上，则产生超速报警，超速报警标志位包含在位置信息里，直到速度低于所设置的阀值进才取消。

报警方式：产生报警时，立即上传一条信息。以后则根据定时回传时间间隔上传。

取消报警方式：车辆行驶速度小于超速报警门阀值。

2.0.3 主机被拆除报警

当主机被拆除时报警。

2.0.4 汽车电瓶电压低报警

当汽车电瓶电压低于11V时报警，该阀值可以通过平台或短信更改。

2.1 控制功能：远程控制指令均可用手机发短信，微信、平台等下发指令控制

2.1.1 远程开关

用户用短信或微信及平台下发控制车门解锁指令，车门解锁并喇叭叫两声

2.1.2 远程落锁

用户用短信或微信及平台下发控制车门落锁指令，车门落锁并喇叭叫一声

2.1.3 远程断油电

用户用短信或微信及平台下发断油电指令，主机检测到ACC打开时，将智能断油电，以确保车辆安全，若ACC关闭时，立即断油电

2.1.4 远程恢复油电

用户用短信或微信及平台下发恢复油电指令，主机立即恢复供油

2.1.5 寻车功能：

车主可以通过短信、微信或平台发送指令，终端收到后喇叭叫10秒，应急灯闪10秒。

2.1.6 远程重启：

当终端工作异常时，可下发指令让主机重启。

2.2 定位追踪功能

2.2.1 点名：

平台下发点名指令，终端会立即返回一条当前位置信息

2.2.2 定时回传位置数据

终端以所设置的时间间隔或距离上传位置信息，默认为定时上传，时间间隔可以通过平台或短信更改，默认：ACC开：30秒，ACC关：60秒

设置实现方式：平台或短信指令

短信指令：参考附件短信指令集

2.2.3 跟踪车辆

用户可以通过平台，跟踪车辆，同时可以更改定时回传的时间间隔

2.2.4 历史轨迹

用户可以在平台上查询近1个月的车辆的历史轨迹线路

2.2.5 拐弯补传

当车辆转弯或调头时，设备将补传拐弯处数据，在平台上看车辆轨迹时比较圆滑

2.3 恢复出厂设置：

        设置成功后，主机将清除数据，IP、ID不变

        短信指令：参考附件短信指令集

2.4 省电模式

省电模式下，通讯功能下常工作。车载终端关闭GPS模块电源。

默认：省电模式

进入省电：ACC关闭30秒后， 关闭一些不用的电路及GPS模块

唤醒：车门打开或ACC打开可以取消省电模式。

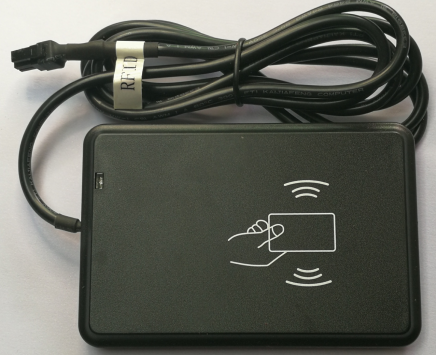

4. RFID读卡器功能

（1） 可根据需求更改软件，平台下发RFID卡号码或终端存储RFID卡号码，当刷卡验证成功后，用户才可以启动车辆，并将RFID卡号码上传到服务器。

（2） 供电：5V

（3） 线长：1.5米

（4） 标准232接口

（5） 支持M1 ISO14443A/B

5. 胎压监测系统

（1） 当接入胎压检测设备时，用户可以在APP上查看当前车辆的胎压及胎温是否正常，当胎压异常时，终端会主动上报警，并持续上报，直到恢复正常才解除警情

（2）

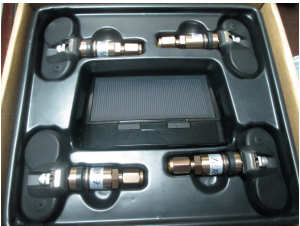

胎压监测图片

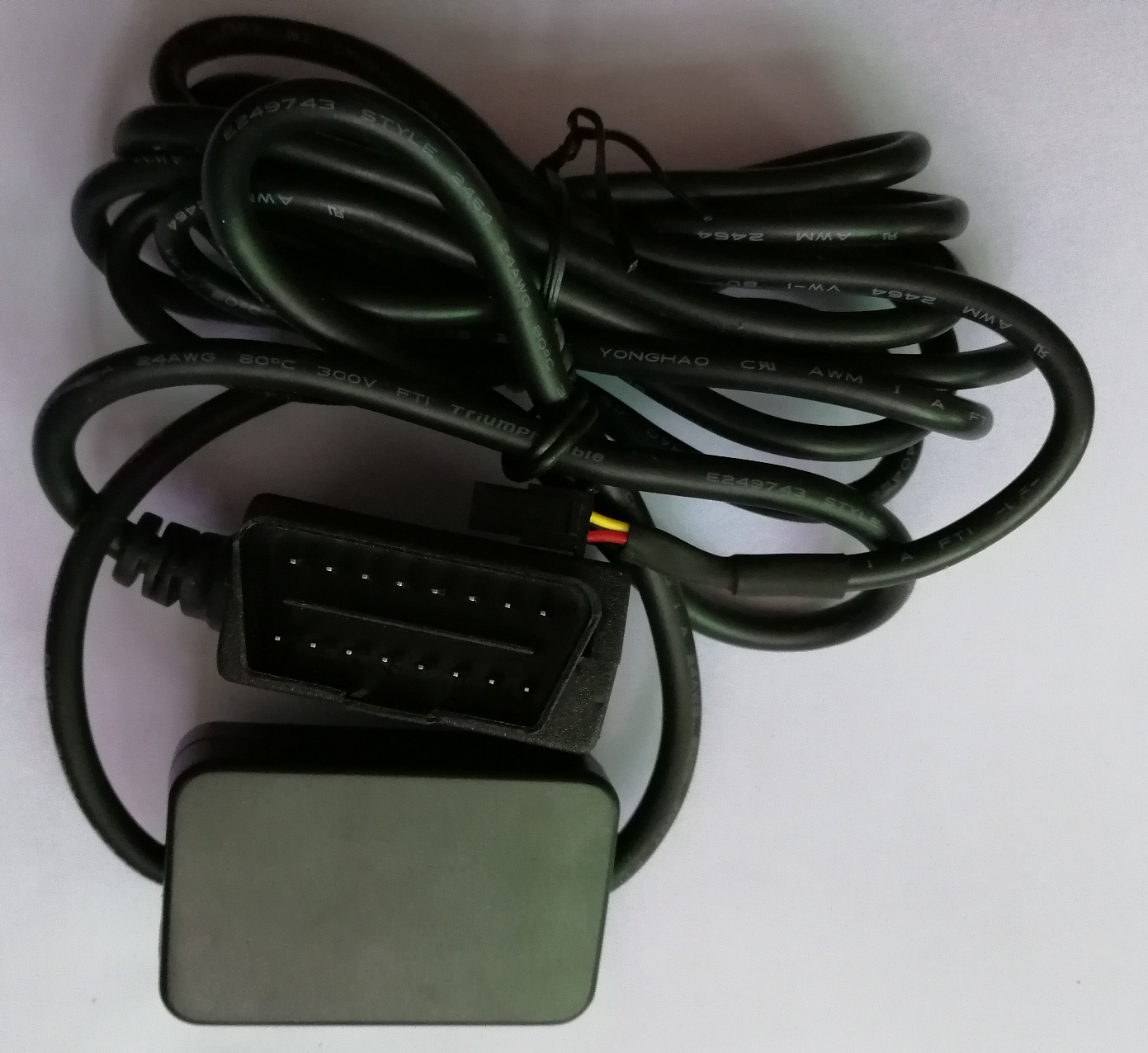

6. 外置OBD延长线

（1） 当接入OBD功能时，用户可以在APP上查看当前车辆状态，如水温，转速等，当车辆发生故障时，终端立即上报故障码

（2） 供电：5V

（3） 读取发动机故障码，并分析故障

（4） 定时读取数据流（发动机转速、水温、速度、里程等）

（5） 休眠模式，当车辆熄火后，OBD自动进入休眠

（6） 定期更新车辆数据

 7. 2路CAN接口

可跟车辆BMS系统和中控系统对接，定制软件，获取自定义数据，定时上传数据

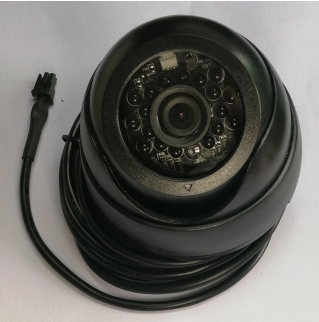

8. 摄像头拍照功能

（1） 可接一路232摄像头，或485接口可接多路摄像头

（2） 5V供电

（3） 支持线长2米，可以定制


9. 1路232串口

可接外设，定制功能

10.安装图

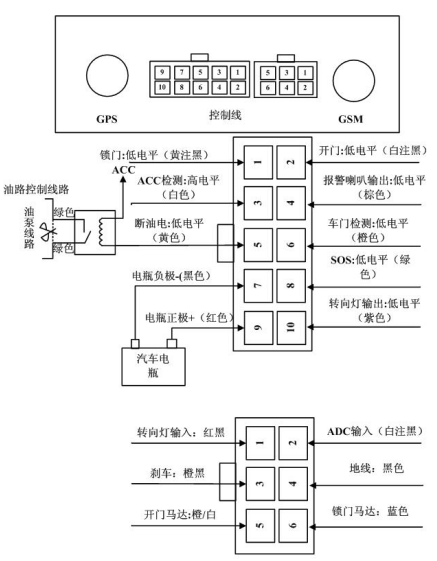

11. 主机主控制线功能接口说明

11.1安装调试注意事项

   1、根据安装车辆类型，须准备齐全拆卸相应车辆仪表台或外设的工具。

   2、每安装1台终端须备1张已经确认开通移动GPRS网络（走CMNET公网或APN专网。

走CMWAP网络的GPRS卡不可用）的SIM卡。

   3、获知SIM卡号的通讯号并网络中心注册。

   4、安装完毕后须将原车辆复原。

   5、安装时对终端接原车电源线应选择24小时通电的主干路电路，应不破坏原车电路。

11.2车载终端初始值设置

（1）、终端不能带电拔插卡（注意后备电池也要关闭）。

（2）、确认SIM卡及卡槽是否插到位。

（3）、有中国移动信号以后方能开始调试。

设置本机号码(必设定项)

5、终端标准配置

1、LD103型车载终端1台（内置300mAH电池）

2、10PIN电源控制连接线1捆

3、通讯天线（1.5米）1条

4、GPS定位天线1条（3米） （DC 3V~5V）

5、断油继电器及线束1套  （DC12V  40A）

一、  一般故障的排除方法
