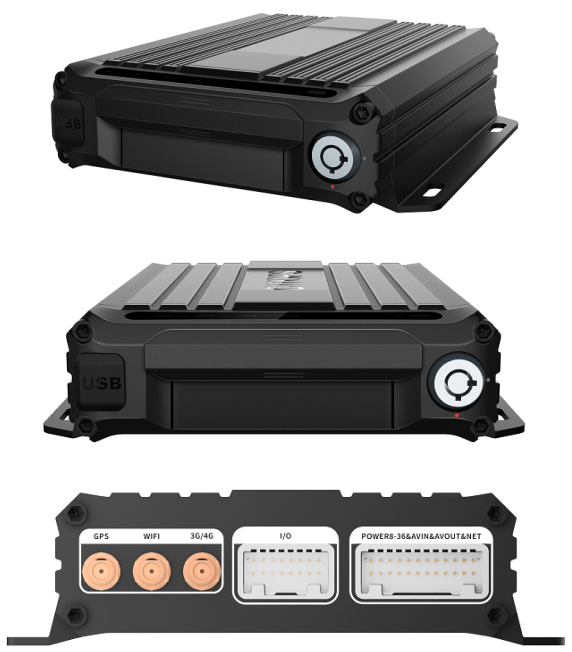

成都车载高清录像机|成都车载4G视频监控(M16H)|成都车载4G视频监控(M16H)|成都车载高清录像机|成都车载视频远程监控|成都4G高清车载视频监控|成都货车视频监控|冷链车视频远程监控|车辆视频监控GPS定位|四川北斗汇通科技有限公司M16H 是专为车载视频监控、远程视频监控开发的一款高性价比、功能可扩展性好的设备。是在公司现有M10H/M12H产品的升级版，它采用高速处理器HI3520D V400和嵌入式操作系统，结合 IT 领域中的 H.264/H.265 视频压缩/解压缩技术、4G 网络技术、GPS/BD 定位技术、WIFI 技术。可实现 1080P、720P、D1分辨率录像，汽车行驶信息记录和远程视频上传，配合中心软件可实现报警联动的远程视频监控、车辆智能调度管理及基于中心数据库的回放分析。产品具有尺寸小、外观简洁、安装灵活方便、功能完善、可靠性高等特点。
1. 产品参数
电源参数：
项目
工作参数
说 明
电源输入
8~36V
输入电压为+8V～+36V，电压长期低于8V，或长期高于36V，设备自动关机，进入保护模式。
输出电压
CAME_12V * 6
4路摄像头电源输出，1路显示屏电源输出，1路网口电源输出,每路0.5A
12V OUT
输出电压12V（+/-0.2V），大电流1A。
5V OUT
输出电压5V（+/-0.2V），大电流1A。
车钥匙（ACC）信号
≤6V
车钥匙关闭。
≥7.5V
车钥匙打开。
内置UPS
2*2.7V，7F
上电充电，3分钟充满。外部掉电，可保持系统工作5S，完成数据保存关机
功耗
裸机
≤?W
全功能
≤?W
系统参数：
系统性能
操作系统
Linux 3.18
操作模式
UI 、遥控器、手机APP、WEB
CPU
HI3520D V400
处理器内核
ARM Cortex A7 双核@max.1.3GHz
内存
DDR3 256MB
音视频参数：
视频及预览
视频输入、输出
默认4路AHD、1路IPC视频输入,1路CVBS输出(VGA输出选配)
图像识别
不支持
OSD
字符叠加，如日期，时间，通道ID、GPS、车牌号等
视频压缩格式
H.265压缩编码. 采用Hisilicon 3520D高性能处理器.
双码流
支持
预览功能
1、4画面拼接预览，支持事件触发全屏和拼接切换显示功能
帧率
1080P:60帧/秒，单路大15帧/秒；720P: 120帧/秒，单路大30帧/秒；
分辨率
可支持1080P、720P、D1编码格式
画质
1到3级录像可配, 优1级, 低3级
码率
D1: 512,768,1024 三级级可选
720P:1024,2048,4096, 三级级可选
1080P: 2048,4096,6144，三级级可选
音频
音频输入、输出
3路音频输入、1路音频输出，独立对讲手麦接口
压缩格式
支持G.726，G711编码
录像、存储参数：
SD卡
支持2张SD卡，大256GB容量
存储时间说明
录像质量
存储容量
码率
录像时长
1080P(4路)
2*256GB
4Mbps
69．25H
720P(4路)
2*256GB
2Mbps
138.5H
D1(4路)
2*256GB
1Mbps
277H
计算公式：
录像
录像方式
支持双SD卡循环录像、录满SD1再录SD2卡，并进行循环删除（删除的是时间很早的录像）
支持SD1卡循坏录像，SD2卡镜像，缺失录像。
录像检索
可根据录像时间、录像类型、录像储存设备等条件搜索
文件格式/系统
H.265/FAT32
录像模式
默认开机录像，支持手动录像、报警录像、定时录像、镜像录像等
录像搜索
可根据录像时间、录像类型、录像储存等条件搜索
录像回放
支持本机回放，大支持4路同步回放，同时对文件中的车辆信息进行分析
支持快进、快退、播放、暂停控制,支持2, 4, 8, 16倍速度快进或快退，支持选时回放控制
网络、定位参数：
网络
3G/4G/5G
EVDO/TD-SCDMA/WCDMA/TDD-LTE/FDD-LTE 等
WIFI
802.11b/g/n/ 2.4G/5.8G可选
Ethernet
网络航空头 （100 M）
定位
GPS/BD
定位，速度检测，时间同步
扩展接口参数：
接口
USB
1xUSB2.0，用于数据导出，升级使用
SD
2 x SD 卡槽
SIM
1 x SIM 卡槽，流量卡插槽
串口
1 x RS232、1 x RS48
开关量
3路输入，1路输出
模拟量
2路模拟量输入
对讲
1 路专用对讲手麦接口
WIFI-ANT
WIFI天线接口
4G-ANT
4G天线接口
GPS-ANT
GPS天线接口
其他参数：
物理特性
尺寸（mm）
177 (L)x 186.8(W) x 54(H)
重量（Kg）
KG
环境
工作温度
-20-70℃
工作湿度
8%-90%（无凝结）
