主要功能

监测混泥土车的拌料、卸料或停止状态,并主动上传到监控中心,实现远程对车辆拌料、卸料或停止状态进行实时监控.

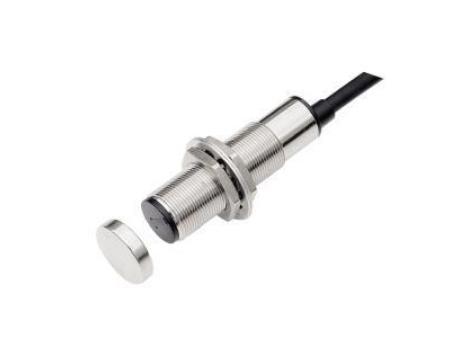

实现原理

正反转传感器是根据磁铁同极互斥,异极相吸的原理工作的.当磁铁和传感器的极性相反时,传感器由磁性吸引力使内部相关开关动作而产生低电平,在汽车罐体的转盘上,根据1:2:3的位置比例分别装上3颗磁铁,GPS-终端通过检测到产生的低电平之间的时间长短关系来判断正反转.

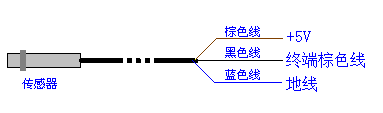

接线原理图:

注:传感器的棕色线接+5V,可以从透传口的第4脚取电

一、正反转传感器安装步骤

1.接线安装

A.从GPS-终端处引一根三芯线至罐体转盘处,这三芯线分别接BSJ-终端的综色线、+5V、地线。

B.正反转传感器也有三根线,分别为黑色、蓝色、棕色.黑色线接GPS-终端的棕色线,蓝色线、棕色线分别接地线和+5V,具体方法可以结合接线原理图.

2.磁铁安装

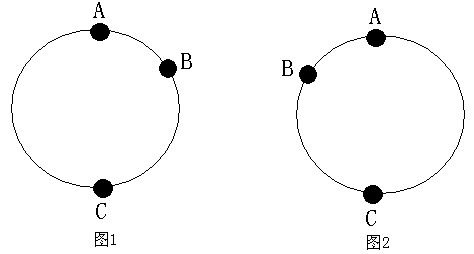

1、 如上图所示:在罐体转盘处,分别安装三颗磁铁ABC,此三颗磁铁可随意安装,但其安装位置间距满足此条件: 弧AB<弧BC<弧AC

注意:磁铁安装时应该注意极性.当磁铁的一面正对传感器时,传感器上的小灯亮为正常,小灯不亮时则应该将磁铁反一面安装.

2、假如磁铁安装如图1所示时,实际正反转情况与平台显示相反,那么应该将磁铁B调换到如图2所示的位置.

注:客户端软件定义检测到低电平间隔时间长短与判定正反转的关系如下:

传感器固定要求

1、传感器的探头要正对磁铁中心;

2、传感器探头表面与磁铁表面的间距为1cm左右为宜;

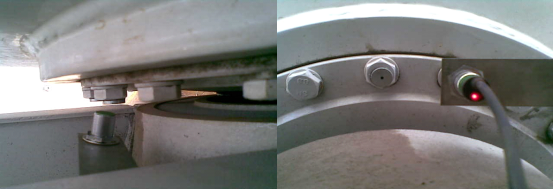

实物安装图如下:

二、监控中心设置方法

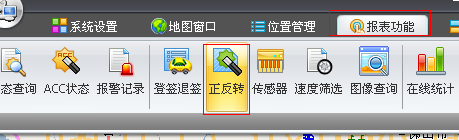

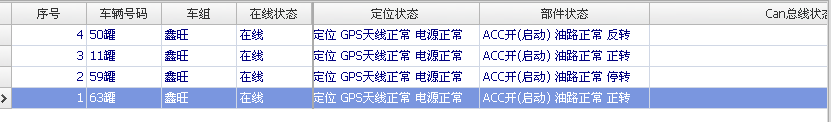

平台上可以从数据工具栏里面的部件状态查出，是正转还是反转。

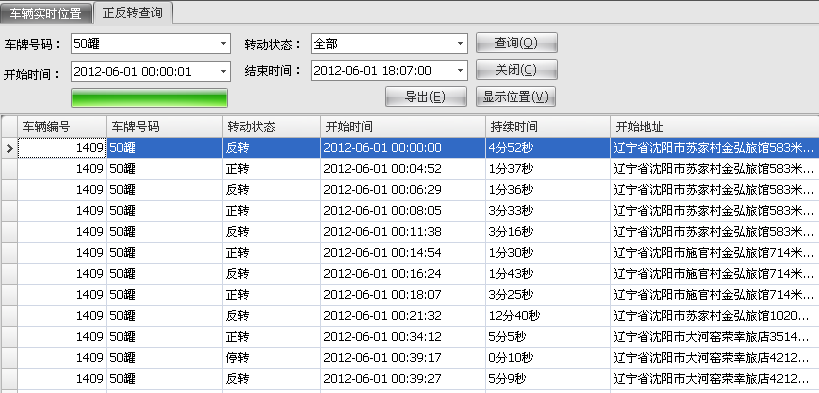

报表查询

可以查出正转反转的状态。

可以根据正转，反转，停转这些条件查询相对应的状态。

注意事项：

● 1. 当搅拌桶停止转动时，传感器正反转输出保持原来状态。即正转停止时维持低电平，反转停止时维持高电平；

● 2. 供电电压不得超出范围，否则会导致核心部件损坏；

● 3. 传感器探头与磁铁推荐安装距离 5～15mm；

● 4. 停转检测时间为 1 分钟，若实际转速过慢，导致正常两次信号之间间隔超过 1 分钟，可通过增加磁铁数量来解决，磁铁数量为偶数，磁极N/S间隔放置；

● 5. 布线要注意尽量避开车辆的可动部位及发热严重部位，捆扎要做到牢靠；

● 6．先连接信号线，后连接电源线。接线要严格按照说明要求连接。传感器四芯线接电源的正极时接0.2A 保险丝（防止短路，损坏原车线路）。
