1 产品参数
输入/输出接口
USB输入
3路（Type-A型USB2.0）［含前置2路］
音频输入
v 1路PC-VGA音频输入（标准ø3.5mm）
v 1组CVBS/YPbPr音频立体声（Mini 3合1）
音频输出
1路模拟耳机（标准ø3.5mm）
射频输入
1路（75Ω IEC标准F型）
视频输入
v 1路 VGA
v 1路 HDMI
v 1路 CVBS（Mini 3合1）
v 1路 YPbPr（Mini 3合1）
整机电气性能
主芯片型号
Mstar V56（五合一主板）
电源输入
AC180-240V 50/60Hz
整机消耗功率（标准模式不含电脑）
55英寸ZN-5255E：150W（DLED）
65英寸ZN-5265E：180W（DLED）
扬声器功率
立体声混合双声道功放输出，额定功率：2x8W
L+R / 8Ω of THD+N≤10%@1KHz（Audio Input：0.5VRMS）
OPS模块负载输出参数
尺寸型号
55、65DB-EL
OPS供电电压
12V DC（低功耗）
额定输出电流
1.0A - 4.0A
峰值输出电流
4.5A
额定负载功率
48W
支持接口类型
符合Intel 开放式可插拔规范的OPS-C 80针盲插JAE接口
外接模块尺寸
L196*W180*H33~38mm（推荐使用高度33mm）
如您需使用高于额定负载功率的OPS，本设备电源输出功率不能满足，请在下单前与我司业务联系！2 产品规格
显示性能参数
产品型号
55DB-EL
65DB-EL
背光类型
DLED
显示尺寸(mm)
L1210 x W680
L1428 x W804
物理分辨率
2K (1920 x 1080)
整机峰值亮度
260cd/㎡±30
300cd/㎡±30
动态对比度
5000：1
观看视角
H/V：178/178度
屏幕比例
16:9
显示色彩
10Bit, 16.7M
结构尺寸（单位：mm）
产品型号
55DB-EL
65DB-EL
整机外形尺寸
(长×高×厚)
L1279xH795xW105
L1498xH919xW105
外箱包装尺寸
(长×高×厚)
L1410 x H918 x W195
L1660xH1065xW225
裸机净重（KG）
32
40
整机毛重（KG）
47
55
壁挂架尺寸
L650*H215*T35
L770*H205*T35
VESA孔位尺寸
水平400 x垂直300
壁挂螺丝规格
M8 x L25 x 4 pcs
匹配不同的液晶玻璃型号，整机峰值亮度会有所不同，本规格书中所标识的数据仅做参考！
3 六面视图

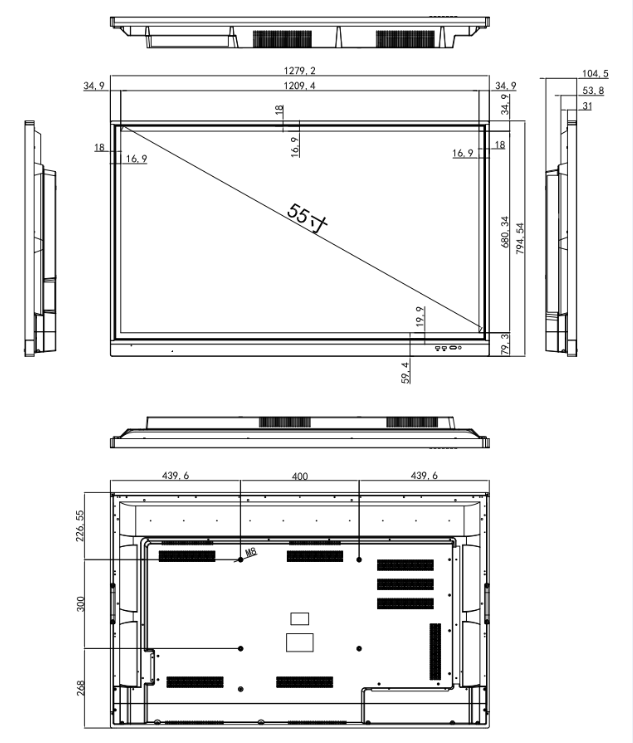

3.1 安装尺寸（55英寸）

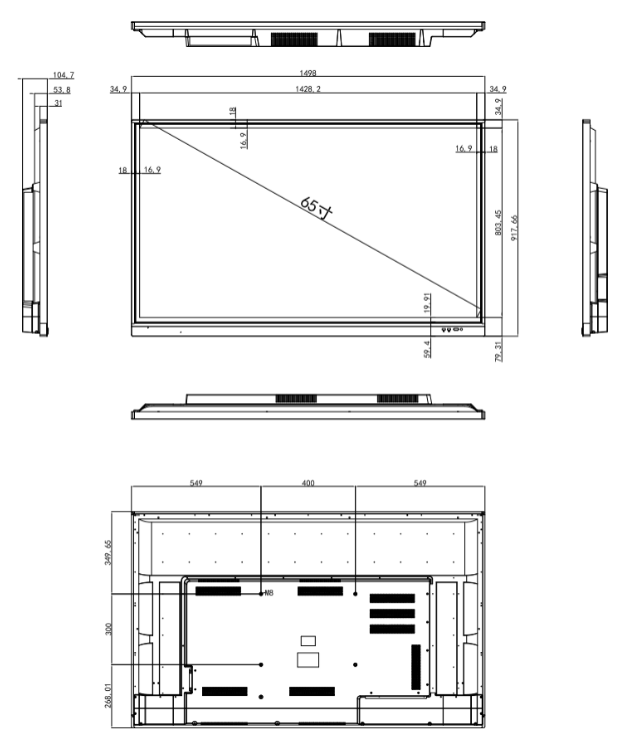

3.2 安装尺寸（65英寸）

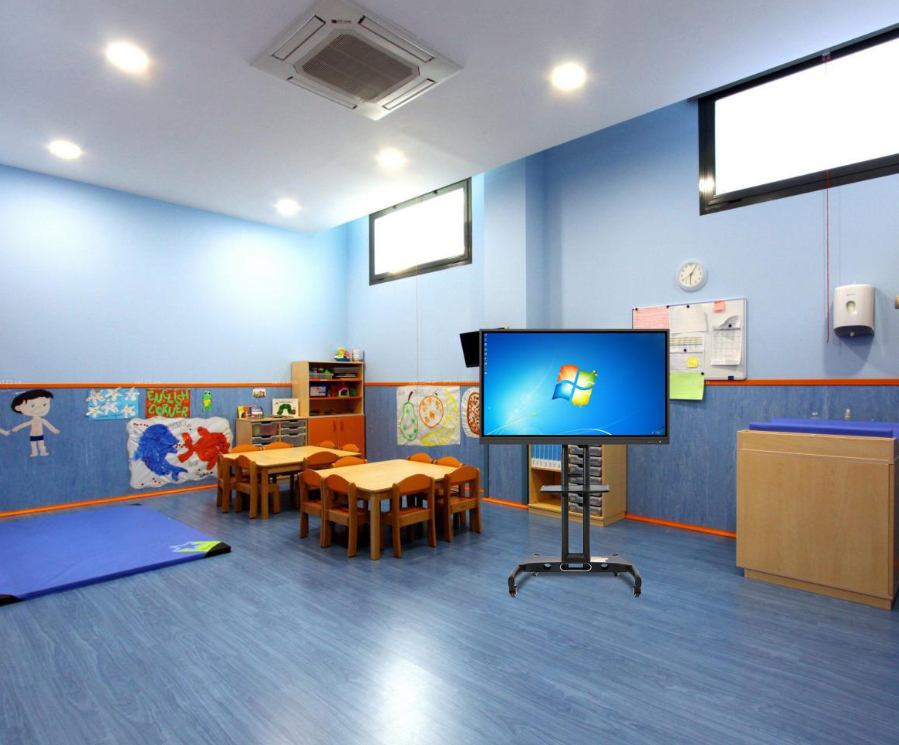

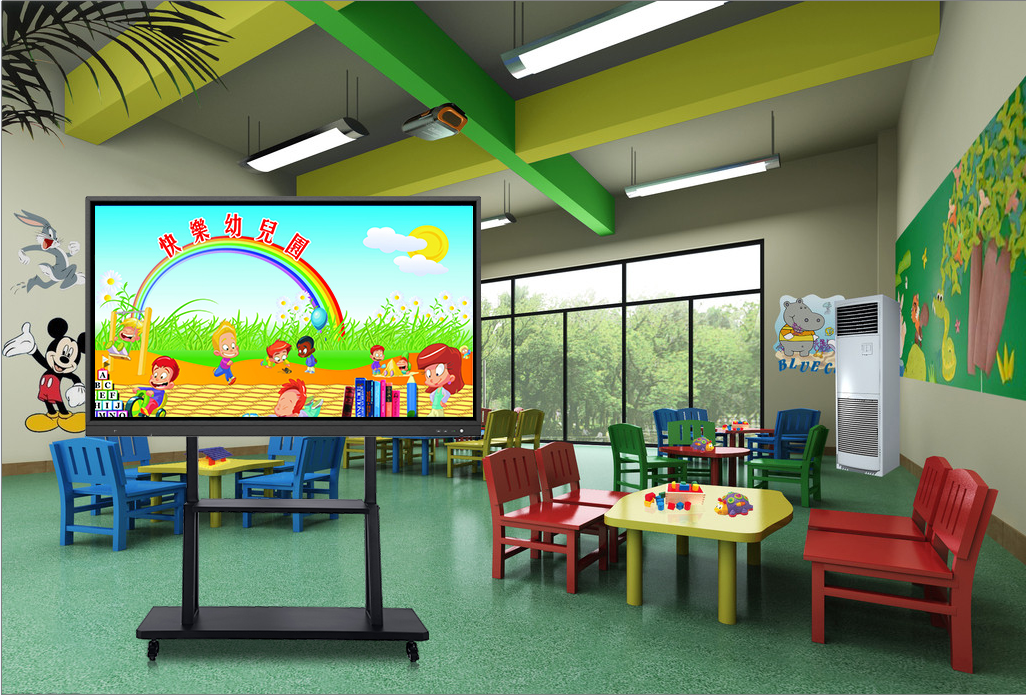

4 场景展示
